不鏽鋼飾品的電鍍真相：PVD / IP、金色厚度與顏色耐磨度一次講清楚｜ISPL 實務觀察
在台灣飾品市場裡，關於不鏽鋼的稱呼總是繞來繞去：醫療鋼、白鋼、鈦鋼、西德鋼……名字很好聽，但大多數都不是正式材料名稱，而是商業術語。這些商業術語在不銹鋼電鍍的部分也有類似現象。
ISPL 在超過二十年的不鏽鋼珠寶製作經驗中，逐漸看到了一個很明確的事實：不鏽鋼材料的差異並不會直接形成產品的價值，真正把飾品從「金屬零件」變成「可以放心銷售的精品」，靠的是工藝的精準度與最終那一層鍍膜。
從焊接、打磨、拋光一路走到表面處理，任何環節不夠紮實，都可能讓設計與工藝前功盡棄。而在所有後製工序中，真空鍍膜（PVD / IP）是最終呈現顏色、金屬質感與耐久度的關鍵。
在與國外品牌代工及鍍膜廠合作的過程中，我們觀察到一個常被忽略的重點：不鏽鋼飾品的品質差異，不是鋼本身，而是工藝的精細度，以及最後鋼表面那一層薄薄的鍍膜。
為什麼同樣是不鏽鋼鍍金，有些戴半年就褪色，有些卻能維持兩三年依然亮眼？這篇文章， ISPL 整合經驗，從實務角度把「不鏽鋼電鍍的現實」說清楚。
一、不鏽鋼本身不會變成金色：真正的顏色都來自鍍膜
316L 是飾品市場最常見的不鏽鋼。它的特性是：不容易生鏽、不會像黃銅或合金一樣氧化變黑，也不會自己慢慢「變成金色」。
有時候大家會提到：鋼材在高溫下會出現淡黃、藍紫或虹光色。這種現象其實在日常生活中很常見，就像家裡的不鏽鋼炒菜鍋或鍋底，在長時間高溫加熱後會出現一圈圈彩色的變色紋。
這種高溫造成的呈色屬於「熱變色」，它有幾個特點：
- 色澤難以精準控制與重現，每一批都可能不同。
- 色層極薄，耐磨性極低，很容易因清洗或摩擦而消失。
- 視覺上是彩虹或黃藍變色，並非珠寶級、可控的「精品金色」。
所以在珠寶與時尚飾品領域，你看到的不鏽鋼「金色、玫瑰金、黑色、槍色、香檳金」幾乎全部都是鍍上去的，而不是鋼材本身的顏色。
這裡也是許多人觀念開始混淆的地方：鍍金不是只有一種做法，而不鏽鋼飾品常用的是 PVD／IP 真空鍍膜，不是銀飾或銅飾上常見的傳統濕式電鍍。
在台灣與大陸飾品市場中，常可以聽到幾個實務術語：
- 水鍍：指傳統的電化學電鍍（濕式電鍍）。
- 真空電鍍、鍍鈦、鍍鈦金、離子電鍍：多半指的就是 PVD／IP 真空鍍膜。
對零售商與消費者來說，名稱聽起來很多元，但真正要關注的只有一件事：這件飾品用的是哪一種鍍膜技術？鍍層有沒有足夠的厚度與穩定性？
二、台灣市場術語與實際材質：水鍍、真空電鍍、醫療鋼怎麼看？
在開發與代工過程中，ISPL 常需要替客戶翻譯這些「行銷用語」與「真實材質」之間的差距：
ISPL 在 B2B 溝通時最常需要協助釐清概念：
| 市場術語 | 實際含義 |
|---|---|
| 水鍍 | 傳統濕式電鍍、利用電化學方式成膜 |
| 真空電鍍 / 鍍鈦 / 離子電鍍 | 指 PVD / IP（物理氣相沉積） |
| 醫療鋼、白鋼、鈦鋼、西德鋼 | 幾乎都是商業用途命名，多指 316L 或 304 |
- 水鍍：傳統濕式電鍍，膜層偏薄，適合短期流行或成本敏感商品。
- 真空電鍍（PVD／IP）：在真空腔體中利用金屬離子與反應氣體形成高硬度薄膜，是目前不鏽鋼飾品最常用的高階鍍膜技術。
ISPL 在對接客戶時，習慣把話說得更直接一點：
材質看 316L；顏色看鍍層；但真正影響耐磨性、顏色穩定度、是否容易褪色的，是——
鍍膜技術、膜厚、化合物種類、工藝細節。
三、ISPL 金色鍍膜厚度規格：公開的鍍層數據
不同工廠的金色膜厚差異極大，也因此造就了市場上「戴半年褪色」與「戴三年還很穩定」的巨大差距。以下是 ISPL 目前與穩定鍍膜廠合作使用的金色鍍層結構（實務規格）：
1. 常規金色厚度（一般商品）
0.3 μm TiN（氮化鈦） + 0.03 μm Au（金） ±20%
- 適合項鍊、耳環等磨擦較小的品項。
- 色澤穩定，耐用性中上等級。
2. 中檔加厚金色（高磨耗商品建議款）
0.6 μm TiN（氮化鈦） + 0.06 μm Au（金） ±20%
- 適合手鍊、戒指等「整天與皮膚、桌面摩擦」的商品。
- 膜層更耐用，顯色度更一致。
3. 客製加厚金色（需與電鍍工廠預排時段）
0.8 μm TiN（氮化鈦） + 0.08 μm Au（金） ±20%
- 精品級鍍膜設定。
- 高抗磨、高抗刮、耐汗水，適合高單價與重複佩戴頻率高的商品。
需要特別說明的是：膜厚並不是越厚越好。 PVD 鍍層過厚會因內應力過大而變脆，反而容易產生裂紋，顏色也可能偏移。從 ISPL 與鍍膜廠的實務經驗來看，0.6～0.8 μm 的金色鍍膜，是外觀與耐磨度的最佳平衡點。
四、不同顏色的耐磨性：黑色最強，玫瑰金最怕磨
以下是 ISPL 與合作鍍膜工廠常見的配方趨勢與耐用度觀察，實際配方會因工廠而略有差異，但整體方向相近：
| 顏色 | 主要鍍層化合物（方向性） | 耐磨性（實務體感） | 特性說明 |
|---|---|---|---|
| 黑色（Black） | TiC / ZrC | ★★★★★ | 膜層硬度最高，接近工具塗層，非常適合戒指與手鍊。 |
| 槍色（Gunmetal） | CrN / CrC | ★★★★☆ | 深灰金屬感，顏色穩定、風格感強。 |
| 香檳金（Champagne） | ZrN / TiAlN | ★★★★☆ | 色調中性、不偏黃，近年很受歡迎，耐用度佳。 |
| 金色（Yellow Gold） | TiN + Au | ★★★☆☆ | 經典金色，耐磨度中上，實務壽命高度取決於膜厚。 |
| 玫瑰金（Rose Gold） | TiN + Cu（微量含銅） | ★★☆☆☆ | 含銅呈色，視覺最溫柔浪漫，但膜層相對較軟，最容易隨摩擦變暗。 |
在 ISPL 自家客訴數據與維修記錄中，最容易出現褪色與變暗的前兩名，長期都被下列組合包辦：
- 玫瑰金戒指
- 玫瑰金手鍊
相對地，黑色、槍色、香檳金的鍍色，在相同佩戴條件下的穩定度明顯較好。
五、PVD / IP 能撐多久？從實務使用狀況看壽命範圍
實務上，鍍層壽命會受到多個條件影響，包括：膜厚、顏色配方、佩戴頻率、是否長期碰水與清潔劑、佩戴位置（戒指永遠是最辛苦的品項）。以下是以 ISPL 實際經驗與合作工廠資料所整理出的「大致範圍」：
高耐磨色系（黑色、槍色、香檳金）
- 一般佩戴頻率：約可維持 2～4 年以上。
- 戒指等高磨耗品項：壽命會略短，但依膜厚不同仍有不錯表現。
金色（依鍍膜厚度而異）
- 約 0.3 μm 金色鍍層：約 6～18 個月（視佩戴習慣而定）。
- 約 0.6 μm 金色鍍層：約 1.5～2 年，是兼顧成本與壽命的主力選項。
- 約 0.8 μm 金色鍍層：約 2～4 年，常用於精品或高單價款式。
玫瑰金
- 約 4～8 個月是常見範圍，尤其是戒指類商品。
- 若希望壽命拉長，需在設計面（避免高磨耗位置）、鍍膜膜厚與保養說明上同時加強。
整體來說，在同等條件下，PVD / IP 的耐磨度大約是傳統濕式電鍍的 3～10 倍，這點不論是國外刀具產業或飾品產業的經驗都相當一致。

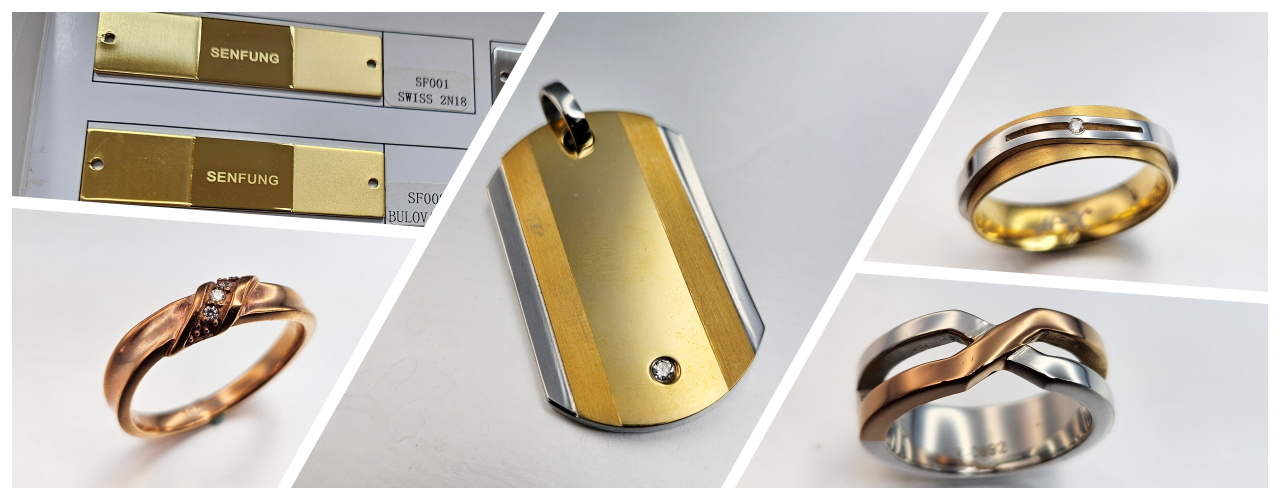

左上：IP金色色卡 中間：IP金色亮面+拉絲面軍牌 右上：IP金色+不銹鋼原色戒指
左下：IP玫瑰金戒指 右下：IP玫瑰金+不銹鋼原色戒指
六、ISPL 的觀察：工藝＋鍍層，才是鋼飾真正的價值來源
回到一開始的問題：為什麼同樣是不鏽鋼，有些賣得很便宜，有些卻可以走精品路線？
以 ISPL 的角度來看，答案很務實：
- 用的是不是穩定的 316L 材料？
- 焊接、拋光結構是否乾淨、扎實？
- 鍍膜是水鍍還是 PVD／IP？膜厚有沒有實際達到設定值？
- 顏色配方是否兼顧「好看」與「耐用」，而不只是漂亮一時？
對零售商與設計端來說，真正有助於長期經營的，不是下一季的最快速出貨，而是：售後問題少、回購率高、品牌信任度穩定提升。 在不鏽鋼飾品領域， 理解鍍層與工藝，堅持品質，應該比想更多商業術語還要關鍵。

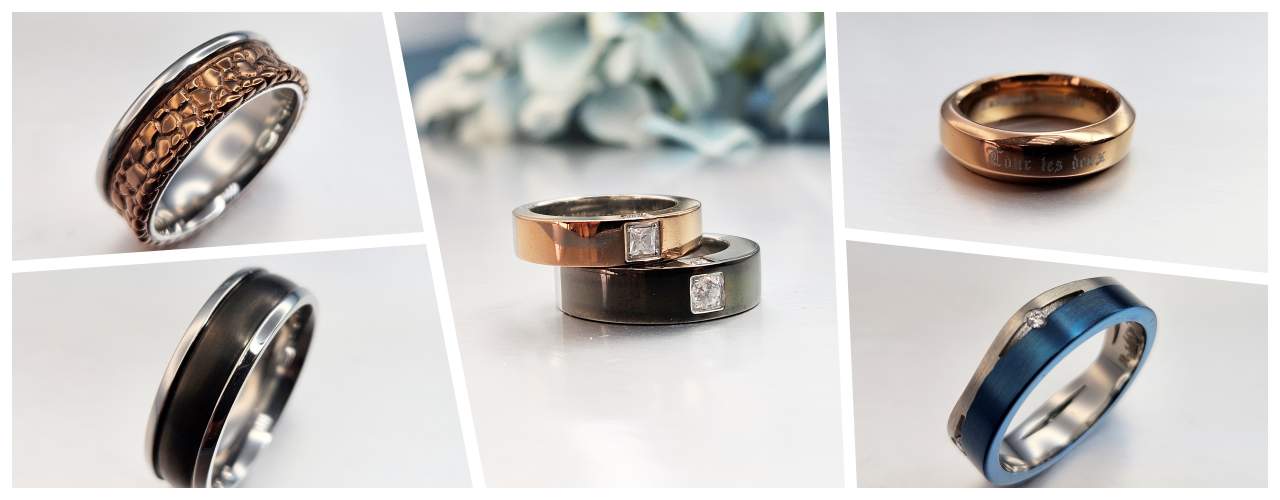

左上：IP咖啡色+不銹鋼原色戒指 中間：IP玫瑰金亮面+IP黑亮面對戒 右上：IP茶金色亮面戒指
左下：IP黑拉絲面+不銹鋼原色戒指 右下：IP藍鈦+不銹鋼原色戒指
常見問題 FAQ
Q1：PVD / IP 一定比傳統電鍍更耐用嗎？
在多數情況下是的。PVD / IP 的膜層硬度高、膜厚較大、附著力也更好，因此在耐磨、抗刮與壽命上通常優於傳統濕式電鍍。不過最終表現仍會受到工廠設備、工藝控制與實際膜厚影響。
Q2：為什麼玫瑰金這麼漂亮，卻這麼容易變暗？
玫瑰金色多半需要加入微量銅（Cu）來呈現溫暖粉色調。銅會讓鍍層相對變軟，遇到汗水、摩擦與日常撞擊時，較容易產生色澤變暗或局部磨損，因此在實務上，玫瑰金確實是最需要說明使用情境與保養方式的色系。
Q3：黑色不鏽鋼真的比較耐刮嗎？
是的。黑色 PVD 鍍層多採用 TiC、ZrC 等高硬度化合物，原本就是工業刀具與零件常用的塗層之一。相較於一般金色或玫瑰金鍍層，黑色在抗刮與耐磨上的表現通常更好。
Q4：鍍膜膜厚是不是越厚越好？
不一定。膜厚太薄，確實容易加速磨損；但膜厚太厚，會讓鍍層內部應力過大，反而有機會產生裂紋或附著力問題。實務上，約 0.6～0.8 μm 的金色鍍膜，是相對穩定且兼顧美觀與壽命的區間。
Q5：如果想做「更耐戴」的不鏽鋼飾品，顏色應該怎麼選？
以 ISPL 的實務經驗來看，若以耐磨度排序，大致是：黑色 > 槍色 ≈ 香檳金 > 金色 > 玫瑰金。若是戒指等高磨耗商品，建議優先考慮黑色、槍色或香檳金，若一定要使用金色或玫瑰金，則 建議提高鍍層膜厚，並在銷售時清楚說明保養與佩戴情境。
相關文章推薦：
1. 銀飾電鍍完整指南
3. 316L不鏽鋼全面解析
